Rangkuman Jurnal : ADSL Analog Front End

ADSL Analog Front End
Pada rangkuman jurnal ini, sebuah desain dari ADSL dibandingkan dan dijelaskan. AFE (Analog Front End) merupakan bagian dari ADSL yang bertanggung jawab atas kualitas dari sinyal yang ditransimisikan pada kabel telepon. AFE dapat dibagi menjadi sirkuit transmitter (TX),  sirkuit penerima (RX), jaringan hybrid dan transformer. dan pada jurnal ini dijelaskan setiap bagian-bagiannya.

ADSL atau singkatan dari Asymmetric Digital Subscriber Line adalah salah satu teknologi dari sistem komunikasi yang digunakan untuk layanan digital pada rumah kita. ADSL bekerja pada frekuensi spektrum 25kHZ -1.1MHz menggunakan bandpass modulation. Kecepatan transmisinya adalah 1.5-8.5Mbps downstream dan 16-640kbps upstream. Layanan seperti video-on-demand, digital TV, juga internet membutuhkan komunikasi asimetrik.

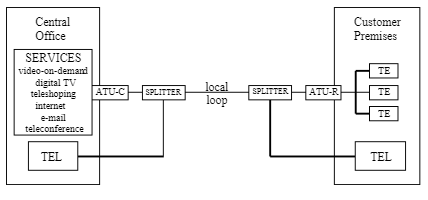

Gambar diatas merupakan ADSL antara provider dan pelanggan, diantaranya terdapat splitter sinyal yang digunakan untuk membagi sinyal untuk TEL (Telephone), dan jasa / layanan lainnya.

Transmitter Path (Tx)

Lalu gambar diatas ini merupakan apa yang terjadi didalam digital interface pada layanan ADSL pada saat ini Tx merupakan Jalur Transmiter (Transmiter Path) diditu terdapat tiga buah blok diantaranya adalah:

DAC (Digital to Analog Converter)

Disini sinyal diubah ke analog dan juga siberikan delay agar output yang didapat berskala penuh.

TXF (Filter Tx)

Disini terjadi penolakan gambar setelah pengkonversian Digital ke Analog sehingga terjadi pengurangan noise. biasanya filter yang dipakai adalah low pass filter.
Berikut adalah filter yang digunakan, Raunch biquad. Low pass Filter berordo-2 yang berguna agar mengurangi penggunaan daya dan juga mengurangi noise dan distorsi.

Line driver (LD)

Merupakan bagian yang paling menantang. Line driver dapat berbentuk bermacam-macam, bagian ini menentukan bagaimana keluaran sinyal terakhir yang nantinya akan dilanjutkan ke kabel tembaga
Gambar Rangkaian Line Driver
Digunakan dua input power supply, tegangan tinggi untuk sinyal yang lebih tinggi dan sebaliknya.

Receiving Path (Rx)

disini juga terdapat tiga buah rangkaian seperti VGA, dan ADC

Voltage Gain Amplifier (VGA)

Pada rangkaian ini terjadi penerimaan sinyal input yang lebih lemah dari yang dikirimkan, diperbesar tegangannya ke tegangan yang diperlukan.

RX Filter (RXF)

Fungsinya adalah (anti-analising) mengurangi distorsi setelah konversi Analog to Digital sebelumnya. juga digunakan filter dengan ordo 3 atau 4 dengan fungsi Butterworth atau Chebyshev.

Jaringan dan transformator Hybrid



Hybrid network ini beroperasi dua arah, ke arah pengirim dan penerima.

Teknologi ADSL ini masih terdapat dikembangkan saat ini dan kedepannya. Memiliki kecepatan dan kualitas yang baik. dan Analog front end ini merupakan bagian yang paling penting/dominan.

Referensi Jurnal : https://www.researchgate.net/publication/27190151_ADSL_Analog_Front_End
